Лазерный анализатор размера частиц

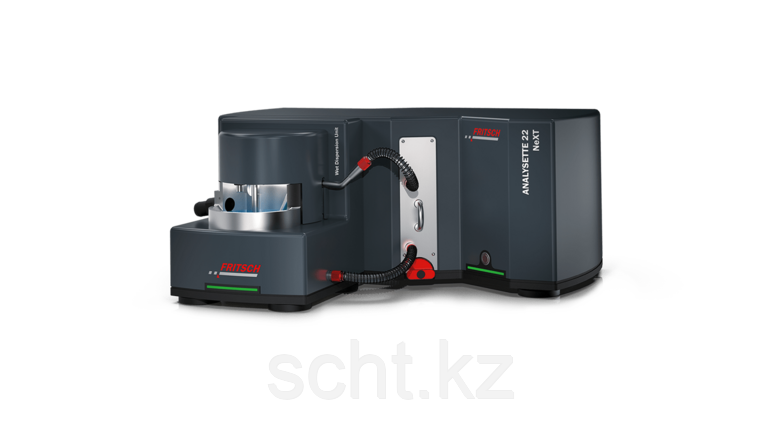

Лазерный анализатор частиц ANALYSETTE 22 NeXT Nano предназначен для измерения размеров частиц в очень широком диапазоне 0,01 - 3800 мкм с высокой точностью и обладает высокой чувстительностью к мельчайшим частицам, регистрируемым системой дополнительных детекторов. Его тщательно проработанная конструкция имеет умеренные размеры, сохраняя рабочее простанство лаборатории. Типичное время измерения не превышает одной минуты до готовности к проведению нового измерения.
Полный расчет распределения размера частиц происходит автоматически с выдачей в структурированной форме результатов, выводящихся на экран компьютера. Оператор также может сохранить и распечатать отчет, составленный в требуемой вами форме. Воспользуйтесь преимуществом модели, которая соответствует вашим требованиям: удобство эксплуатации и очистки, малое время анализа, надежно воспроизводимые результаты и регистрация дополнительных параметров, таких как температура и величина pH.
ТИПИЧНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ
ANALYSETTE 22 NeXT Nano идеально подходит для эффективного решения задачи гранулометрического анализа в области контроля процесса производства, контроля качества, а также в области исследований и разработки.
НАДЕЖНЫЕ РЕЗУЛЬТАТЫ ИЗМЕРЕНИЙ
Стандарт ISO 13320 (Particle Size Analysis – Laser Diffraction Methods) для анализаторов размера частиц на основе метода лазерной дифракции определяет допустимые предельные значения в отношении воспроизводимости результатов и их погрешности и таким образом создает базу для верификации метрологических характеристик анализаторов. ANALYSETTE 22 NeXT FRITSCH полностью соответствует требованиям ISO13320.
ПРОДУМАННЫЕ ТЕХНОЛОГИИ ИЗМЕРЕНИЯ
Патент FRITSCH
Последнее поколение анализаторов, ANALYSETTE 22 NeXT, как и предыдущие модели, основано на реверсивной оптической схеме Фурье, введенной компанией FRITSCH и ставшей к настоящему времени стандартной. Ее преимуществом является отсутствие оптических элементов между детектором и измерительной ячейкой, компактность конструкции с минимальным количеством узлов, отсутствие движущихся частей – малые износ и необходимость в обслуживании.
Основные преимущества лазерного анализатора
- Один лазер: просто, эффективно, надежно
- Быстрая и одновременная регистрация всей аналитической информации
- Уровни излучения регистрируются с высокой точностью с 16- разрядным преобразователем
- Регистрация рассеяния даже на очень больших углах за счет особой конструкции измерительной ячейки
- Две модели с различными диапазонами измерения
- Непрерывная регистрация уровня излучения лазера
- Быстрая автоматическая настройка лазерного луча
Один лазер – быстрое измерение
В анализаторе ANALYSETTE 22 NeXT используется только один лазер, поэтому за один скан производится регистрация всего диапазона измерения. Таким образом, ваша работа становится значительно эффективнее - измерение требует незначительного времени, и появляется возможность наблюдения за приближением процесса измерения к результату.
Исключительно широкий диапазон измерений
В анализаторе ANALYSETTE 22 NeXT измерительная ячейка расположена по отношению к лучу лазера под углом, который обеспечивает значительной больший угол рассеяния излучения по сравнению с аналогичными анализаторами.
Одновременная регистрация данных
В анализаторе ANALYSETTE 22 NeXT используется современная электроника, имеющее высокое быстродействие, преобразователи с высоким разрешением, поэтому сигналы от всех детекторов регистрируются одновременно. Это позволяет получать распределение интенсивности всего рассеянного света за очень короткое время и направлять данные этого типа с частотой нескольких сотен в секунду в программное обеспечение.
ЭФФЕКТИВНОЕ ДИСПЕРГИРОВАНИЕ В ЖИДКОСТИ FRITSCH
Для большинства материалов диспергирование в жидкости является идеальной основой измерения размера частиц. Мы утверждаем: качество измерения размера частиц определяется качеством диспергирования материала, поэтому уделяем этому аспекту наибольшее внимание и используем весь наш опыт. Результатом является модульная, гибкая и мощная система диспергирования.
В блоке диспергирования ANALYSETTE 22 NeXT используется мощный центробежный насос с управляемой производительностью, обеспечивающий движение тяжелых частиц и равномерность распределения частиц измеряемого материала во всем объеме циркуляционного контура. Стандартные программы, простота программирования процесса диспергирования, автоматическая процедура очистки, а также многие другие технические решения упрощают вашу работу и обеспечивают высокое качество результатов измерения.
НОВОЕ: НАДЕЖНОЕ СУХОЕ ДИСПЕРГИРОВАНИЕ
Быстрое измерение порошкообразных образцов в ускоренном воздушном потоке. Сухая дисперсия особенно подходит для не слишком мелких, свободно текущих материалов, которые реагируют в воде или других жидкостях. Для образцов объемом от менее 1 см3 до примерно 300 см3.
Ультракомпактный аппарат для сухого диспергирования имеет регулируемый по высоте бункер и мешалки из нержавеющей стали, которые обеспечивают оптимальную подачу для любого материала пробы.
Все детали, контактирующие с образцом, легко демонтируются, что гарантирует абсолютно быструю и легкую очистку. Измерительная ячейка ANALYSETTE 22 NeXT также может быть открыта без инструментов с помощью эксцентрикового замка. Чистка особенно удобна благодаря легко вставляемому наружному уплотнению. Стекло измерительной ячейки также можно легко заменить в любое время.
При сухом измерении материал образца транспортируется из вибропитателя через всасывающую воронку сухой измерительной ячейки, где он попадает непосредственно в сопло Вентури, управляемое сжатым воздухом. При прохождении через сопло агломераты разрушаются, и непосредственно после этого происходит измерение распределения частиц по размерам в лазерном луче.
БЫСТРАЯ И ЭФФЕКТИВНАЯ ОЧИСТКА
Простота практической работы с блоком диспергирования в жидкости FRITSCH
Блок диспергирования в жидкости ANALYSETTE 22 NeXT не имеет в своем составе ни одного клапана, поэтому создаваемое насосом давление жидкости обеспечивает быструю и эффективную очистку системы диспергирования. Однократной промывки вполне достаточно, и затем анализатор готов к новому измерению.
Легко снимаемый колпак
Часть корпуса над дисперсионной ванной блока диспергирования FRITSCH легко снимается, обеспечивая удобный доступ к ванне для ее очистки, что выгодно отличает его от аналогичных анализаторов.
Дисперсионная ванна без «мертвых зон
Только у FRITSCH: первый полностью автоматический блок диспергирования материала без единого пережимного или поворотного клапана с целью быстрого слива жидкости. Такая конструкция является существенно более надежной и имеющей минимальный износ. Данное решение исключает необходимость периодической очистки участков циркуляционного контура, в котором происходит постоянное осаждение загрязнений, а также очистки уплотнений от попадания в них отдельных частиц, вызывающих протечки.
Прозрачные шланги
Шланги из силикона с особо гладкой внутренней поверхностью обладают слабой способностью к внутреннему загрязнению, следы которого хорошо заметны. Благодаря использованию накидных гаек шланги легко отсоединяются и присоединяются вручную после их очистки. Более подробно о блоке диспергирования в жидкости.
SOPоткрытая конфигурация процесса измерения
Применение SOP значительно упрощает работу
Программное обеспечение ANALYSETTE 22 NeXT имеет в составе набор стандартных программ управления (SOP) практически для всех вариантов измерения, что значительно облегчает работу с прибором. При необходимости содержание всех стандартных программ управления можно с легкостью изменить с целью оптимизации всего процесса измерения.
Выбор из имеющегося списка нужной стандартной программы управления (SOP) автоматически определяет параметры измерения, например, продолжительность и параметры диспергирования, число последовательных измерений и интервалы времени между ними. Для более тонкой настройки параметров измерения можно изменять эти и многие другие параметры, сохранять их значения как отдельную программу SOP и использовать ее в дальнейшем. Преимущество: совершенно новый уровень свободы в конфигурировании и тонкой настройки параметров диспергирования и всего процесса измерения. Итогом является высокая воспроизводимость результатов при использовании выбранной стандартной программы.
Индивидуальные права пользователя
Назначение индивидуальных прав пользователя определяет гибкость обеспечения доступа этого пользователя к данным или возможность оказывать влияние на процесс измерения.
АНАЛИЗ ВЫСОКОГО КАЧЕСТВА – MaS control
Для управления, регистрации и анализа результатов ANALYSETTE 22 NeXT используется программное обеспечение FRITSCH MaScontrol, в котором все данные пользователя, параметры и результаты автоматически сохраняются в реляционной базе данных SQL. Программа может использоваться и в локальных сетях, что позволяет анализировать полученные данные на нескольких компьютерах.
Факты:
- Простое, наглядное представление результатов измерения
- Простота освоения благодаря стандарту Microsoft Office
- Интуитивное управление через центральную область навигации
- Вся важная информация – одним взглядом
- Быстрая наглядная сопоставимость различных измерений
- Анализ данных по теориям Фраунгофера и Ми
- Управление процессом измерения с использованием SOP
- Непрерывное сохранение температуры/величины рН
- Индивидуальные отчеты и диаграммы
- Вывод в табличной форме данных, задаваемых пользователем
- Возможность ввода сравнительных данных вручную
- Учет результатов рассева
- Экспорт данных в Excel™ и в формате XML
- База данных на основе SQL
- В стандартной комплектации CFR 21, часть 11
- Многоязычный интерфейс пользователя
Редактор отчетов с большими возможностями. Помимо интегрированных в программу стандартных вариантов отчетов, удобно воспользоваться встроенным редактором для создания отчетов, полностью соответствующих вашим требованиям. В состав отчета входит информация в графическом и табличном видах, параметры измерения, статистические данные или отдельные измеренные величины.
ОСОБЕННОСТИ
- Измерение размера частиц в диапазоне 0,01 - 3800 мкм
- Короткое время измерения, высокая точность измерения
- Последовательная воспроизводимость, надежная сопоставимость
- Надежность, редкое обслуживание, небольшое число движущихся частей
- Простота в эксплуатации, быстрая и эффективная очистка
- Запись температуры и значения рН
- Один лазер - быстрое измерение
- Быстрая и одновременная запись всех данных рассеяния
- Регистрация большого угола рассеяния
- Непрерывная регистрация уровня излучения лазера<
- Быстрая автоматическая настойка лазера
- Измерение в полностью автоматическом режиме
- Компактная конструкция
- Превосходит требования ISO 13320
- Отличная поддержка
- Обширные аксессуары для облегчения вашей повседневной работы
ОСНАЩЕНИЕ
Для ANALYSETTE 22 NeXT с интерфейсом USB и программное обеспечение MaScontrol мы предлагаем блок диспегирования в жидкости, блок ультразвука и стандартные образцы и сертификаты.
Выберите дополнительное оборудование для вашей задачи
Цветной принтер для печати отчетов с результатами измерений можно заказать по отдельному запросу.
Обслуживание и повторная калибровка вашего анализатора - по отдельному запросу.
Основные | |
---|---|
Производитель | Fritsch |
Страна производитель | Германия |
Характеристики | |
Диапазон измерения размера частиц, мкм | 0.01-3800 |
Настройка лазера | Автоматическая |
Тип анализатора | Лабораторный |
Режим измерения | Автоматический |
- Цена: от 26 000 000 ₸
